La hauteur d’un tableau électrique se situe généralement entre 0,90 m et 1,80 m au-dessus du sol fini. Cette mesure concerne les commandes et les disjoncteurs. La présence d’une porte peut toutefois réduire la hauteur minimale à 0,50 m.
La mesure varie selon le type de logement, l’accessibilité recherchée et l’appareil concerné. La NF C 15-100 distingue notamment le tableau, le disjoncteur d’abonné et les commandes PMR. Les règles détaillées évitent une erreur lors de la pose ou du contrôle.
Quelle hauteur respecter pour un tableau électrique ?
La règle générale place le tableau électrique entre 0,90 m et 1,80 m du sol fini. Le tableau électrique porte aussi le nom de coffret électrique ou tableau de répartition. Cette plage facilite la coupure et limite les manipulations involontaires.
Certains guides retiennent plutôt une plage de 1 m à 1,80 m pour les appareillages modulaires. Cette différence vient du point mesuré et du type d’appareil. Le professionnel doit donc vérifier la notice du coffret et la règle applicable.
Un emplacement sec, propre et dégagé facilite les interventions. La GTL (gaine technique logement) regroupe les principaux équipements électriques. Pour aller plus loin, vérifiez chaque hauteur avec l’électricien avant la fixation.
À partir de quel niveau mesure-t-on la hauteur du tableau électrique ?
La mesure commence au sol fini, après la pose du carrelage, du parquet ou du revêtement prévu. Cette base évite une hauteur réelle trop basse après les travaux. Le repérage doit donc intégrer l’épaisseur restante.
Un sol encore brut peut fausser la mesure de plusieurs centimètres. Le professionnel doit connaître le revêtement prévu avant la pose. Cette précaution concerne aussi le disjoncteur général et les prises intégrées.
Quelle hauteur prévoir pour les manettes et disjoncteurs divisionnaires ?
Les manettes des disjoncteurs divisionnaires se placent généralement entre 1 m et 1,80 m. Plusieurs références indiquent plutôt 0,90 m comme limite basse. La position exacte dépend de l’appareillage et du contexte du logement.
Chaque disjoncteur divisionnaire protège un circuit précis. Une manette trop haute ralentit la coupure. Une manette trop basse augmente le risque de choc ou de manipulation involontaire.
Le tableau doit aussi conserver une réserve pour les futurs circuits. La norme prévoit souvent 20 % de modules libres dans une maison individuelle. Pour aller plus loin, demandez un schéma indiquant les hauteurs réellement retenues.
Le tableau électrique doit-il être installé à 1 m ?
Une installation à 1 m du sol fini respecte souvent la limite basse des appareillages modulaires. Cette hauteur ne constitue toutefois pas une obligation unique pour tout le tableau. La zone autorisée peut atteindre 1,80 m.
Le point important concerne la commande la plus haute et la commande la plus basse. Une mesure prise sur le bord du coffret peut donner une réponse différente. Le contrôle doit porter sur les manettes et les organes accessibles.
Une porte de protection peut autoriser une hauteur minimale de 0,50 m. La hauteur maximale reste généralement fixée à 1,80 m. Pour aller plus loin, faites valider le choix avant l’achat du coffret.
Quelle hauteur pour un tableau électrique avec porte ?
Un coffret équipé d’une porte de protection peut commencer à 0,50 m du sol fini. Cette possibilité protège les commandes contre les chocs et les manipulations involontaires. La limite haute reste généralement fixée à 1,80 m.
La porte doit rester facile à ouvrir et ne pas bloquer l’accès aux commandes. Le coffret doit aussi rester éloigné des projections d’eau. Une pièce humide demande une étude particulière de l’emplacement.
Cette configuration ne supprime pas les règles d’accessibilité. Un logement accessible doit conserver des commandes entre 0,90 m et 1,30 m. Pour aller plus loin, contrôlez l’ouverture complète de la porte avant la pose.
Quelle hauteur prévoir pour un disjoncteur d’abonné ?
Le disjoncteur d’abonné, aussi appelé disjoncteur général ou AGCP (appareil général de commande et de protection), se place entre 0,90 m et 1,80 m. Sa manette doit permettre une coupure rapide de toute l’installation.
Dans un logement accessible, la manette se situe entre 0,90 m et 1,30 m. Cette hauteur facilite l’action depuis une position assise. Le gestionnaire de réseau peut aussi imposer des contraintes liées au branchement.
Le disjoncteur doit rester directement accessible. Un meuble, une porte ou un stockage ne doit pas empêcher son utilisation. Pour aller plus loin, validez son emplacement avec l’électricien et le gestionnaire concerné.
Quelle hauteur pour un tableau électrique accessible PMR ?
Dans un logement accessible aux personnes à mobilité réduite, les commandes électriques restent généralement entre 0,90 m et 1,30 m. Cette plage facilite l’usage en position assise. Elle concerne aussi le disjoncteur général et le coffret de communication.
Certaines présentations retiennent une limite basse de 0,75 m pour le tableau de répartition. Cette valeur dépend de l’élément mesuré et du texte appliqué. La limite haute de 1,30 m reste le repère le plus constant.
Quelles hauteurs respecter pour les commandes électriques accessibles aux personnes à mobilité réduite ?
Les commandes doivent rester visibles, atteignables et libres devant le coffret. Une installation trop profonde ou masquée complique l’usage quotidien. La position doit permettre une action sans effort excessif.
Les prises de communication suivent aussi des règles spécifiques. Leurs dispositifs se placent généralement à 1,30 m maximum dans un logement accessible. Les prescriptions peuvent varier selon la prise et le projet.
Les règles d’accessibilité concernent notamment les logements neufs. Elles peuvent aussi s’appliquer à certains travaux de rénovation. Pour aller plus loin, vérifiez le programme du logement avant de choisir la hauteur.
Ce que dit la norme NF C 15-100 sur la hauteur du tableau électrique
La NF C 15-100 encadre les installations électriques des logements neufs et plusieurs rénovations. Elle recherche une commande sûre, accessible et protégée. La hauteur représente seulement une partie des règles applicables.
La norme traite aussi la répartition des circuits et la protection des personnes. Un interrupteur différentiel protège au maximum 8 circuits selon les prescriptions courantes. Chaque circuit possède également son disjoncteur adapté.
Quelles règles appliquer dans une construction neuve ou une rénovation ?
Une construction neuve doit respecter les règles en vigueur lors du dépôt et du contrôle. Une rénovation complète peut également demander une mise en conformité étendue. Le contexte technique détermine les obligations réellement applicables.
La version révisée de la norme annoncée pour 2024 prévoit une application obligatoire dès septembre 2025. Les évolutions concernent notamment l’énergie et la connectivité. La vérification du texte actuel évite une information dépassée.
Le Consuel (organisme qui contrôle la conformité électrique) peut refuser une installation non conforme. Une hauteur incorrecte peut donc retarder la mise en service. Pour aller plus loin, conservez les plans et les mesures prises avant le contrôle.

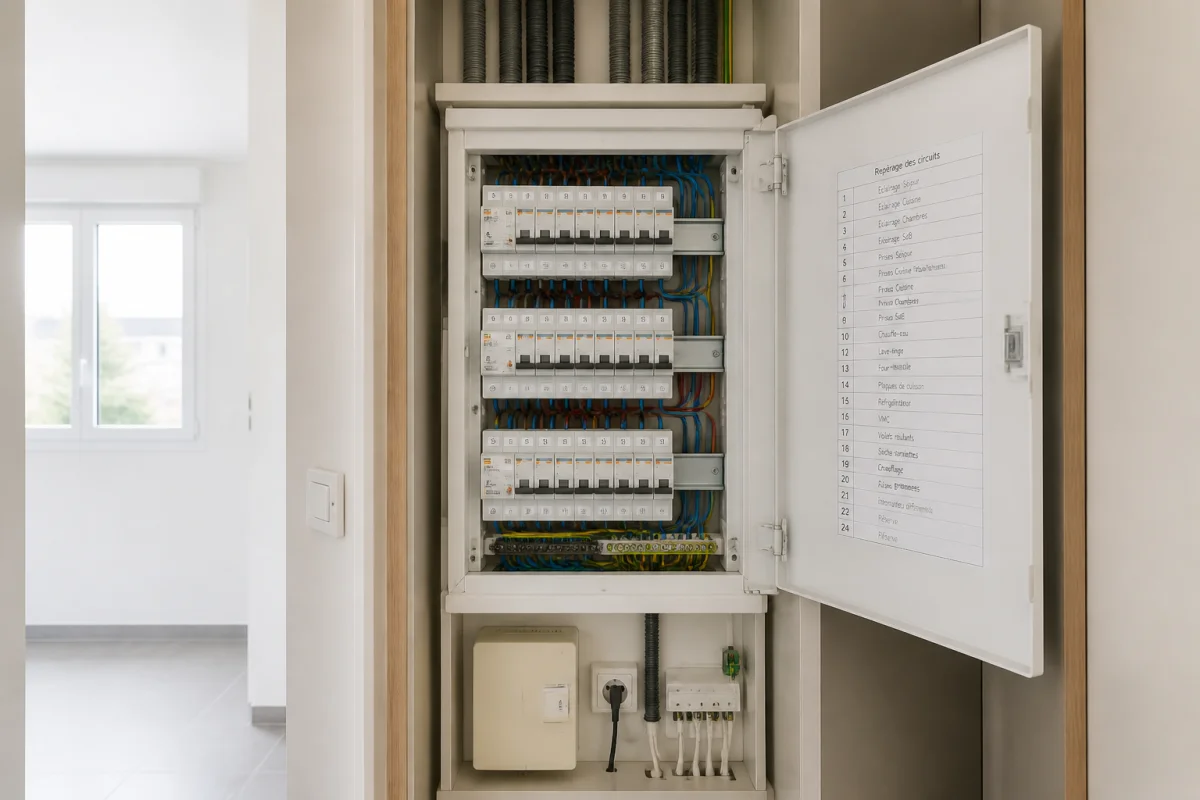

Où placer le tableau électrique dans la GTL et l’ETEL ?
La GTL regroupe le disjoncteur d’abonné, le tableau électrique et le coffret de communication. Elle doit rester directement accessible depuis le logement. Une entrée ou un garage accessible convient souvent.
L’ETEL (espace technique électrique du logement) réserve un volume à l’électricité et à la communication. Ce volume mesure généralement au moins 60 cm de large et 25 cm de profondeur. Il s’étend du sol au plafond.
L’ETEL doit rester dégagé de tout rangement. Le tableau ne doit pas partager cet espace avec une canalisation étrangère. Pour aller plus loin, vérifiez les dimensions disponibles avant de construire la cloison.
Comment tenir compte de la hauteur du tableau dans l’espace technique électrique ?
La hauteur choisie doit laisser de la place au disjoncteur général et au coffret de communication. Les arrivées et les départs doivent rester organisés. Cette disposition simplifie les réparations et les extensions.
La GTL peut partir du sol jusqu’au plafond. Certaines configurations limitent cette gaine à une partie du mur. Cette solution nécessite des arrivées et des sorties de circuits du même côté.
Le tableau doit aussi prévoir 20 % de réserve dans un logement individuel. Un logement collectif prévoit souvent au moins 6 modules disponibles. Pour aller plus loin, demandez une implantation avec les équipements futurs.
Que risque-t-on si la hauteur du tableau électrique n’est pas conforme ?
Une hauteur inadaptée peut rendre la coupure générale moins rapide. Elle peut aussi exposer les commandes aux chocs, à l’humidité ou aux manipulations d’enfants. Une porte réduit certains risques, sans remplacer une implantation correcte.
Un organisme de contrôle peut demander une correction avant la délivrance du Consuel. Cette demande peut entraîner une nouvelle intervention et un délai supplémentaire. La conséquence dépend du projet et du défaut constaté.
Une installation trop haute complique aussi les travaux futurs. Une installation trop basse peut gêner l’accessibilité ou la protection mécanique. Pour aller plus loin, faites mesurer les commandes après la pose du revêtement final.
La hauteur d’un tableau électrique se situe donc généralement entre 0,90 m et 1,80 m. Un logement accessible vise plutôt 1,30 m maximum. Une porte peut abaisser la limite basse à 0,50 m.
Le meilleur résultat dépend du sol fini, de la GTL et des commandes réellement accessibles. Une mesure préparée avant la pose limite les corrections et facilite le contrôle électrique.
