Une pompe à chaleur de piscine capte les calories présentes dans l’air extérieur pour réchauffer l’eau de votre bassin, consommant seulement 1 kWh d’électricité pour restituer 4 à 6 kWh de chaleur. Ce système de chauffage écologique et économique maintient une température de baignade confortable entre 26 et 28°C d’avril à octobre en France métropolitaine.

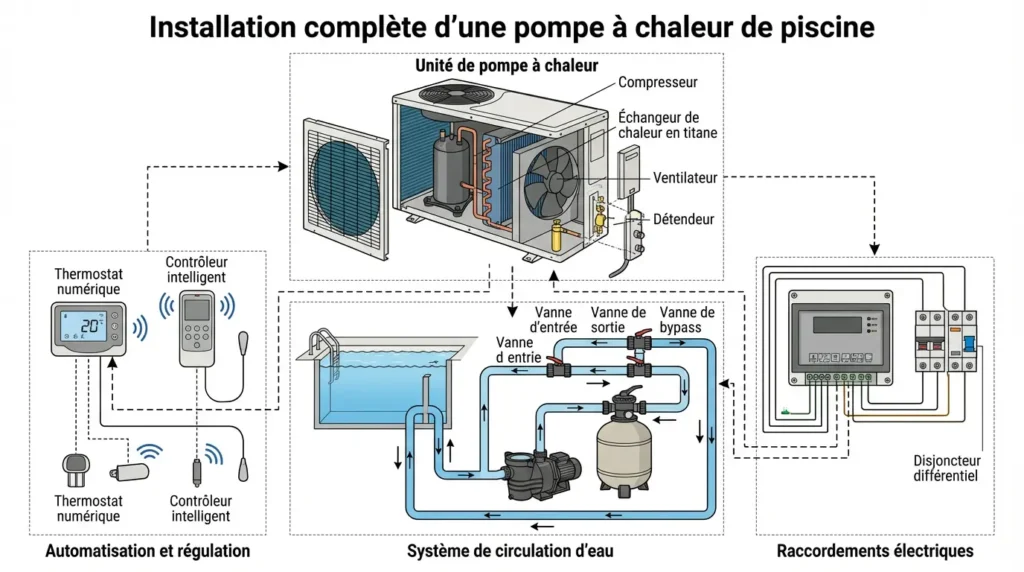

Pour installer correctement cet équipement, vous positionnez d’abord l’appareil sur une dalle béton à minimum 3 mètres du bassin, puis vous raccordez hydrauliquement la PAC au circuit de filtration via un système by-pass incluant 3 vannes à boisseau sphérique. Le branchement électrique s’effectue sur un circuit dédié protégé par un disjoncteur différentiel 30mA et un disjoncteur magnéto-thermique adapté à la puissance de l’appareil (16A pour 5-7 kW, 20A pour 8-12 kW).
Cet article détaille les critères de choix de l’emplacement optimal, décrit précisément comment installer une pompe a chaleur de piscine et liste exhaustivement le matériel indispensable à cette opération.
🔥 Points techniques à retenir
📏 Distance minimale bassin : Installez la PAC à 3-5 mètres minimum du bassin pour éviter projections d’eau chlorée et corrosion prématurée des composants électroniques
🔊 Nuisances sonores : Le niveau sonore oscille entre 45 et 65 dB(A) à 10m selon modèles, placez l’appareil à minimum 5m de la limite séparative et 10m des fenêtres voisines
🌬️ Flux d’air dégagé : Prévoyez 50 cm de dégagement autour et 2m devant le ventilateur pour circulation optimale, évitez confinement sous préau ou contre mur
⚡ Section câble électrique : Utilisez du 3G2,5mm² jusqu’à 15m pour PAC ≤7kW, 3G4mm² jusqu’à 30m pour PAC 8-12kW, 3G6mm² au-delà ou PAC >12kW
💧 By-pass obligatoire : Le montage en dérivation protège la PAC des surpressions, facilite l’entretien et régule le débit optimal entre 3 et 6 m³/h selon modèles
| Étape | Actions principales | Matériel nécessaire | Durée | Difficulté | Coût |
|---|---|---|---|---|---|
| 1. Préparation emplacement | Dalle béton 10 cm, nivellement | Béton, treillis, niveau | 2-3 jours | Moyenne | 100-200€ |
| 2. Assemblage by-pass | Montage 3 vannes + raccords PVC | Vannes Ø50, raccords, colle | 1-2h | Facile | 80-150€ |
| 3. Installation by-pass | Découpe tuyau refoulement, collage | Scie PVC, colle, chiffon | 1-2h | Moyenne | Inclus |
| 4. Pose PAC | Transport, positionnement, calage | 2 personnes, cales | 30 min | Facile | Gratuit |
| 5. Raccordement hydraulique | Connexion PAC-bypass, joints | Tuyaux PVC, raccords union | 1h | Moyenne | 50-100€ |
| 6. Raccordement électrique | Tirage câble, disjoncteur, branchement | Câble 3G, disjoncteur, gaine | 2-3h | Difficile | 100-200€ |
| 7. Mise en eau | Ouverture vannes, purge air | – | 30 min | Facile | Gratuit |
| 8. Mise en service | Démarrage, réglages, test 24h | – | 1h + 24h | Facile | Gratuit |
Où installer une pompe à chaleur de piscine ?
L’emplacement de la pompe à chaleur conditionne directement ses performances, sa longévité et le confort acoustique de votre environnement. Vous positionnez l’appareil sur une surface plane et stable, idéalement une dalle béton de 10 cm d’épaisseur armée d’un treillis soudé, évitant les affaissements et vibrations parasites. La distance minimale de 3 à 5 mètres du bassin protège l’électronique contre les projections d’eau chlorée corrosive et facilite l’accès pour la maintenance annuelle.
Le flux d’air du ventilateur nécessite un dégagement frontal de 2 mètres minimum et 50 centimètres sur les côtés pour aspirer efficacement les calories atmosphériques. Vous évitez absolument les emplacements confinés (sous un préau fermé, dans un local technique exigu) qui recyclent l’air refroidi sortant, réduisant le coefficient de performance de 30 à 40%. L’orientation du flux d’air se dirige vers un espace ouvert, jamais vers un mur réfléchissant le souffle froid vers l’appareil.
Les nuisances sonores générées par le compresseur et le ventilateur atteignent 45 à 65 dB(A) mesurés à 10 mètres selon les modèles. Vous respectez une distance minimale de 5 mètres de la limite séparative avec les voisins et 10 mètres des fenêtres d’habitation pour prévenir les conflits de voisinage. Les modèles « silence » ou « full inverter » abaissent le niveau sonore de 10 à 15 dB(A) moyennant un surcoût de 300 à 800€ justifié en zones densément habitées.
L’accessibilité de la pompe facilite les interventions de maintenance comme le nettoyage du filtre à air, la vérification des connexions électriques ou le contrôle visuel de l’évaporateur. Vous ménagez un passage de 80 cm minimum devant l’appareil pour circuler aisément avec l’outillage nécessaire. La protection contre les intempéries via un abri ajouré ou une casquette de toit prolonge la durée de vie sans compromettre la ventilation indispensable au fonctionnement.

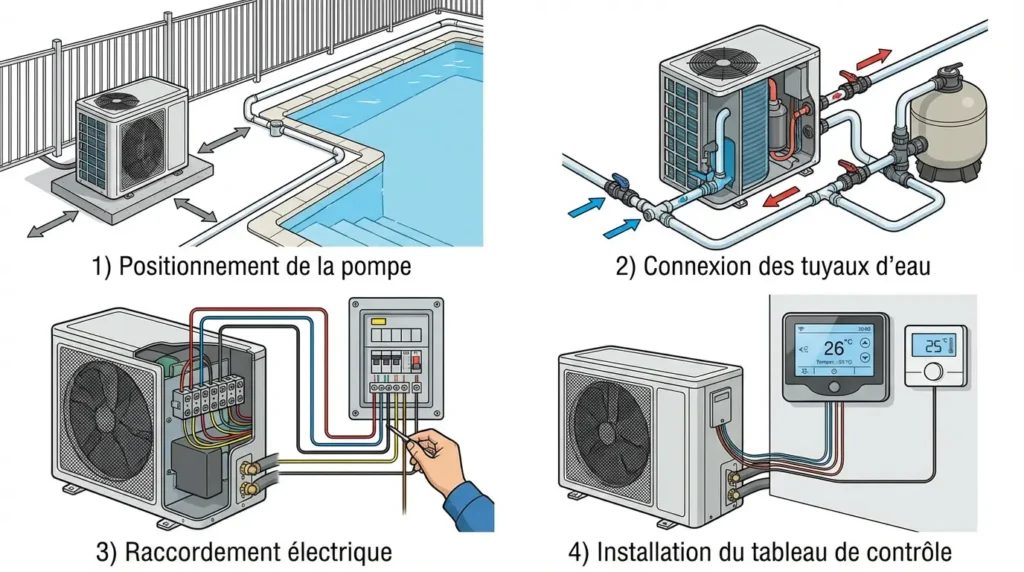

Quelles sont les étapes pour installer une pompe à chaleur de piscine ?
L’installation méthodique d’une pompe à chaleur respecte une séquence logique garantissant son fonctionnement optimal et sa conformité aux normes électriques.
Préparer l’emplacement et couler le support béton
La dalle de support constitue la fondation stable recevant les 50 à 150 kg de l’appareil selon sa puissance. Vous décaissez le sol sur 15 cm de profondeur sur une surface dépassant de 10 cm les dimensions de la PAC de chaque côté. Un hérisson de graviers de 5 cm draine les eaux pluviales avant coulage d’une dalle béton dosée à 350 kg/m³ armée d’un treillis soudé ST25.
Le nivellement parfait s’obtient avec une règle de maçon et un niveau à bulle, tout défaut d’horizontalité générant des vibrations anormales en fonctionnement. Vous attendez 7 jours de séchage complet avant de poser la pompe, un béton humide favorisant la corrosion des pieds métalliques.
Pré-assembler le système by-pass hydraulique
Le montage du by-pass s’effectue à blanc sur l’établi avant installation définitive, facilitant les ajustements et collages. Vous assemblez les 3 vannes à boisseau sphérique PVC 50 mm (entrée PAC, sortie PAC, by-pass direct) avec leurs raccords en T et réductions adaptées au diamètre de vos canalisations. Les raccords union amovibles sur les sorties vers la PAC autorisent un démontage futur sans découpe pour entretien ou remplacement.
La colle PVC s’applique généreusement sur les surfaces préalablement dégraissées à l’acétone, l’assemblage ferme maintenu 30 secondes garantit l’étanchéité. Vous laissez sécher l’ensemble 24 heures avant mise en pression pour polymérisation complète de la colle.
Installer le by-pass sur le circuit de refoulement
L’intégration au circuit existant nécessite l’arrêt complet de la filtration et la vidange partielle du bassin sous le niveau des canalisations concernées. Vous découpez le tuyau de refoulement après le filtre et avant le retour au bassin, généralement en sortie du local technique. L’insertion du by-pass pré-assemblé entre les deux extrémités coupées se réalise avec des manchons de raccordement droits collés hermétiquement.
La position des vannes respecte le sens de circulation de l’eau matérialisé par les flèches gravées sur les corps, une inversion rendant le système inopérant. Vous vérifiez l’absence de contrainte mécanique sur l’assemblage, tout tirage excessif fragilisant les collages à long terme.

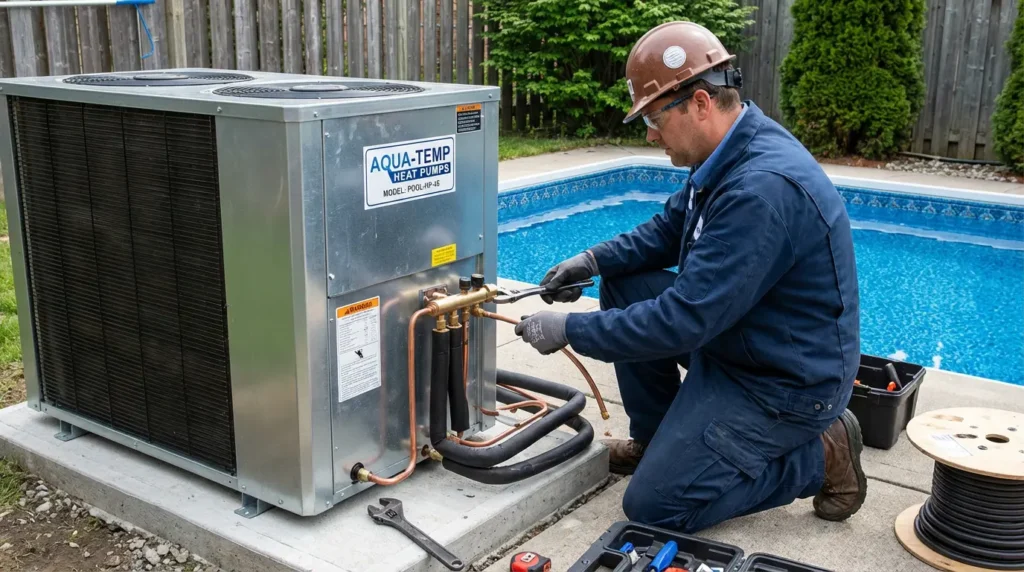

Raccorder hydrauliquement la pompe au by-pass
Les connexions hydrauliques entre la PAC et le by-pass s’effectuent avec des tuyaux PVC rigides ou flexibles PVC armé de diamètre 50 mm. Vous mesurez précisément les distances en tenant compte des coudes et réductions nécessaires, ajoutant 5 cm de marge pour l’emboîtement dans les raccords union. Le tuyau d’entrée se connecte à la sortie latérale du by-pass, le tuyau de sortie rejoint l’entrée opposée après avoir traversé l’échangeur thermique de la PAC.
Les raccords union se serrent manuellement sans excès, leur joint torique assurant l’étanchéité sous une pression maximale de 2,5 bars typique des circuits piscine. Vous purgez soigneusement l’air emprisonné en dévissant légèrement les raccords union lors du premier remplissage, évitant les blocages de circulation.
Réaliser le raccordement électrique aux normes
Le branchement électrique exige un circuit dédié partant directement du tableau général, protégé par un disjoncteur différentiel 30 mA type A et un disjoncteur magnéto-thermique calibré selon la puissance. Un câble U1000 R2V de section adaptée (3G2,5mm² pour PAC ≤7kW, 3G4mm² pour 8-12kW) court dans une gaine enterrée ou fixée en apparent jusqu’à la pompe. Le passage à proximité du bassin respecte les volumes de sécurité NF C15-100, interdisant toute installation électrique à moins de 2 mètres des margelles dans le volume 1.
Les connexions sur le bornier de la PAC suivent le code couleur normalisé : bleu pour neutre, marron ou noir pour phase, vert-jaune pour terre obligatoire. Vous vérifiez l’absence de tension avant manipulation et testez la continuité de la terre avec un multimètre.
Mettre en eau le circuit et purger l’air
La première mise en eau chasse progressivement les poches d’air emprisonnées dans l’échangeur thermique de la pompe. Vous ouvrez partiellement la vanne d’entrée PAC et la vanne de by-pass direct, laissant la vanne de sortie PAC fermée initialement. L’eau circule alors directement par le by-pass pendant que vous dévissez légèrement les purgeurs automatiques ou manuels situés sur le corps de la PAC.
L’écoulement d’eau continue sans bulles signale une purge réussie, vous fermez alors progressivement le by-pass direct tout en ouvrant la sortie PAC. Le manomètre de pression indique 1 à 1,5 bar en fonctionnement normal, une valeur inférieure révélant une purge incomplète ou un débit insuffisant.
Démarrer et régler la température souhaitée
La mise en service initiale s’effectue après 12 heures minimum de circulation pour stabiliser les paramètres hydrauliques. Vous allumez l’appareil via son interrupteur principal, le compresseur démarre après un délai de sécurité de 3 à 5 minutes protégeant contre les courts cycles. Le réglage de la température cible sur le panneau de commande se fixe généralement à 28°C, valeur confortable nécessitant 24 à 72 heures de chauffe selon volume du bassin et température initiale.
Vous surveillez la montée en température durant les premières heures, une progression de 0,5 à 1°C par heure attestant du bon fonctionnement. Les codes erreur éventuels affichés à l’écran renvoient au manuel d’utilisation pour diagnostic des anomalies de débit, pression ou capteurs thermiques.
Découvrez aussi :
- les 9 étapes pour fabriquer sa terrasse coulissante sur piscine
- Pourquoi ma pompe rejette du sable dans la piscine ?
Quels sont les matériaux nécessaires pour installer une pompe à chaleur de piscine ?
L’approvisionnement complet des composants avant le début du chantier évite les interruptions préjudiciables à la qualité d’exécution.
- 3 vannes à boisseau sphérique PVC 50 mm : une pour entrée PAC, une pour sortie PAC, une pour by-pass direct autorisant la circulation sans passage par la pompe
- Raccords PVC diamètre 50 : 2 raccords en T, 4 manchons droits, 2 raccords union démontables, 4 coudes 90° selon configuration de votre local technique
- Tuyaux PVC rigide ou flexible : 2 à 6 mètres selon distance by-pass/PAC, diamètre 50 mm intérieur pour débit optimal de 3-6 m³/h
- Colle PVC piscine : pot de 250 ml résistant au chlore et aux UV, avec pinceau applicateur intégré pour encollage homogène
- Câble électrique U1000 R2V : section 3G2,5mm² (PAC ≤7kW) ou 3G4mm² (8-12kW) ou 3G6mm² (>12kW), longueur selon distance tableau/PAC
- Disjoncteur différentiel 30mA type A : calibre 40A minimum pour protéger l’ensemble du circuit pompe à chaleur
- Disjoncteur magnéto-thermique : 16A (PAC 5-7kW), 20A (8-12kW), 32A (>12kW) selon puissance nominale de votre appareil
- Gaine TPC diamètre 40-50 mm : 5 à 20 mètres pour protection du câble électrique en cheminement enterré ou apparent
- Dalle béton : 0,15 m³ de béton dosé à 350 kg/m³, treillis soudé ST25 de 1 m², graviers 5-15 mm pour hérisson drainant
- Joints téflon et filasse : pour raccords mécaniques complémentaires, pâte d’étanchéité pour filetages métalliques éventuels
- Colliers de serrage inox : 4 à 8 colliers diamètre 50-60 mm si utilisation de tuyaux flexibles PVC armé
- Silicone neutre : cartouche de 310 ml pour étanchéité des passages de câbles et protections anti-pluie sur connexions électriques
Faut-il faire appel à un professionnel pour installer sa pompe à chaleur de piscine ?
La décision entre autoconstruction et recours à un installateur qualifié dépend de vos compétences techniques, notamment en plomberie PVC et en électricité domestique. Un bricoleur averti maîtrisant le collage PVC, possédant les notions de base en électricité et sachant lire un schéma technique réalise l’installation en 6 à 10 heures de travail réparties sur 2 jours. Les principales difficultés concernent le raccordement électrique conforme à la norme NF C15-100 et la purge complète de l’air dans l’échangeur thermique.
L’intervention d’un professionnel coûte entre 300 et 800€ selon la complexité de l’installation, distance bassin-local technique et accessibilité du chantier. Ce tarif inclut généralement le déplacement, la fourniture du by-pass complet, les raccordements hydrauliques et électriques, la mise en service et les réglages initiaux. Les installateurs certifiés QualiPAC bénéficient d’une formation spécifique aux pompes à chaleur, assurant une installation optimale respectant les préconisations des fabricants.
La garantie constructeur de 2 à 5 ans selon les marques impose fréquemment une installation par un professionnel pour sa validation. Certains fabricants refusent la prise en charge SAV des appareils auto-installés, argument financier pesant lourd face à un investissement de 2000 à 6000€. Vous vérifiez scrupuleusement les conditions générales de garantie avant d’opter pour l’autoconstruction potentiellement économique mais risquée juridiquement.
Les aides financières comme MaPrimeRénov’ ou les CEE (Certificats d’Économies d’Énergie) exigent systématiquement une installation par un artisan RGE (Reconnu Garant de l’Environnement). Ces subventions de 500 à 2000€ selon revenus et puissance installée compensent partiellement le coût de la pose professionnelle. Le particulier auto-installant renonce définitivement à ces aides, calcul économique à intégrer dans la décision finale.
Installer pompe à chaleur piscine : comment faire ?
L’installation d’une pompe à chaleur de piscine nécessite une préparation rigoureuse incluant le choix d’un emplacement dégagé à minimum 3-5 mètres du bassin, sur dalle béton stable avec 2 mètres de dégagement frontal pour le flux d’air. Les étapes successives comprennent le coulage de la dalle support, le pré-assemblage du by-pass 3 vannes, son intégration au circuit de refoulement, les raccordements hydrauliques PAC-bypass et le branchement électrique sur un circuit dédié protégé par différentiel 30mA.
Le matériel indispensable inclut 3 vannes PVC 50 mm, raccords et tuyaux, câble électrique section adaptée (3G2,5 à 3G6mm² selon puissance), disjoncteurs calibrés et béton pour dalle de 10 cm. La mise en eau exige une purge minutieuse de l’air dans l’échangeur thermique avant le premier démarrage et test de montée en température sur 24 heures. Le recours à un professionnel coûte 300-800€ mais sécurise la garantie constructeur et débloque les aides financières MaPrimeRénov’ et CEE réservées aux installations RGE.
Un bricoleur expérimenté réalise l’installation en 6-10 heures réparties sur 2 jours, économisant ce coût de pose mais renonçant aux subventions et à certaines garanties fabricant. Les nuisances sonores de 45-65 dB(A) imposent un éloignement de 5m minimum des limites séparatives et 10m des fenêtres voisines pour préserver le confort acoustique du voisinage.
